U-Bahn Bauabschnitt U5/2 „Frankhplatz“

Allgemein

Mit dem Bauabschnitt „Frankhplatz“ fiel der Startschuss für die Verlängerung der neuen U-Bahn-Linie U5 nach Hernals. Im Endausbau verbindet die U5 die Station Karlsplatz mit der S-Bahn-Station Hernals.

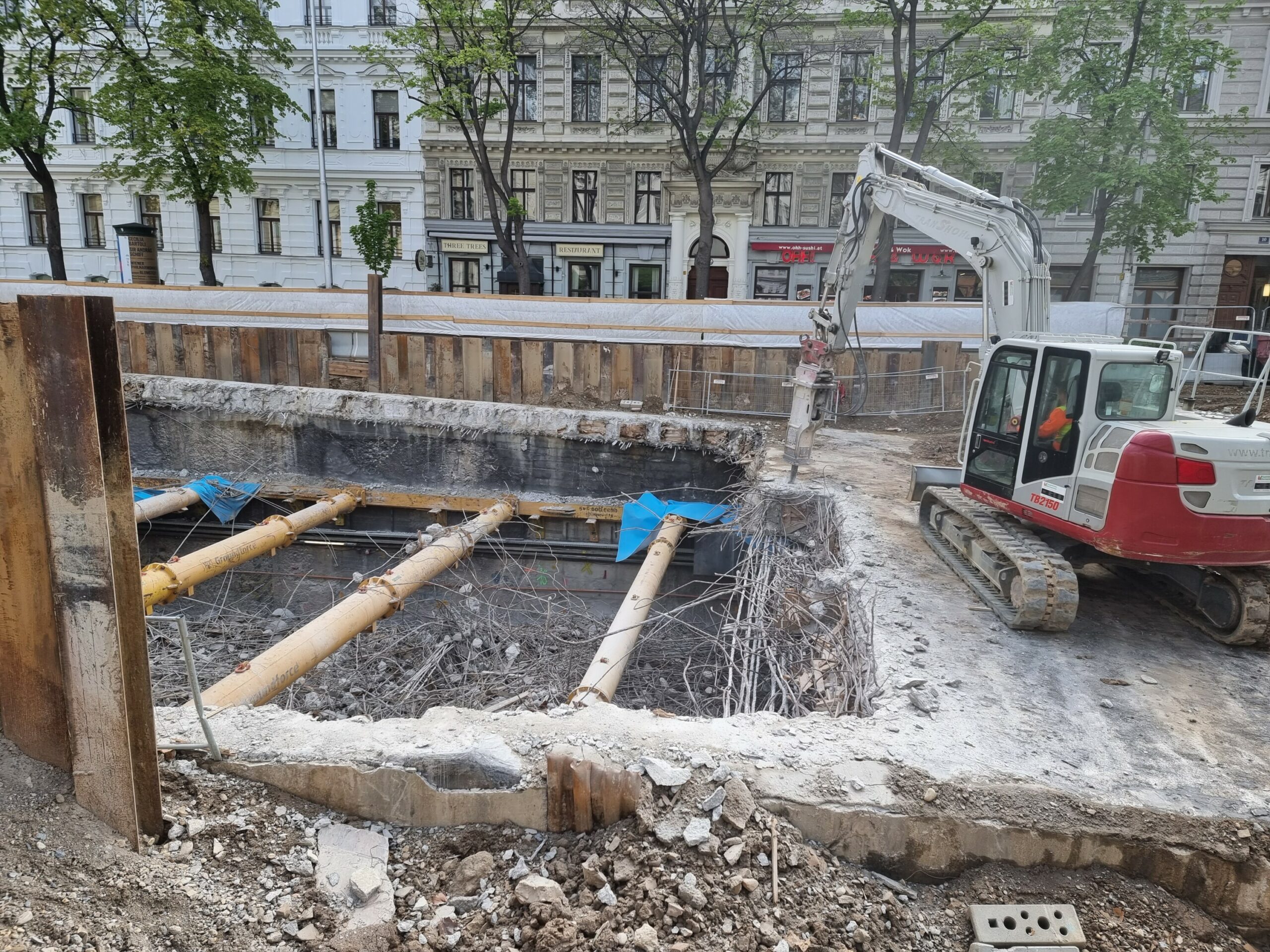

Der Bauabschnitt schließt unmittelbar an den Abschnitt „Rathaus“ an. In der Landesgerichtsstraße zweigt die U5 von der bestehenden U2-Strecke ab. Für den Anschluss an die bestehenden U-Bahn-Bauwerke waren hier spezielle technische Lösungen erforderlich.





Projektbeschreibung

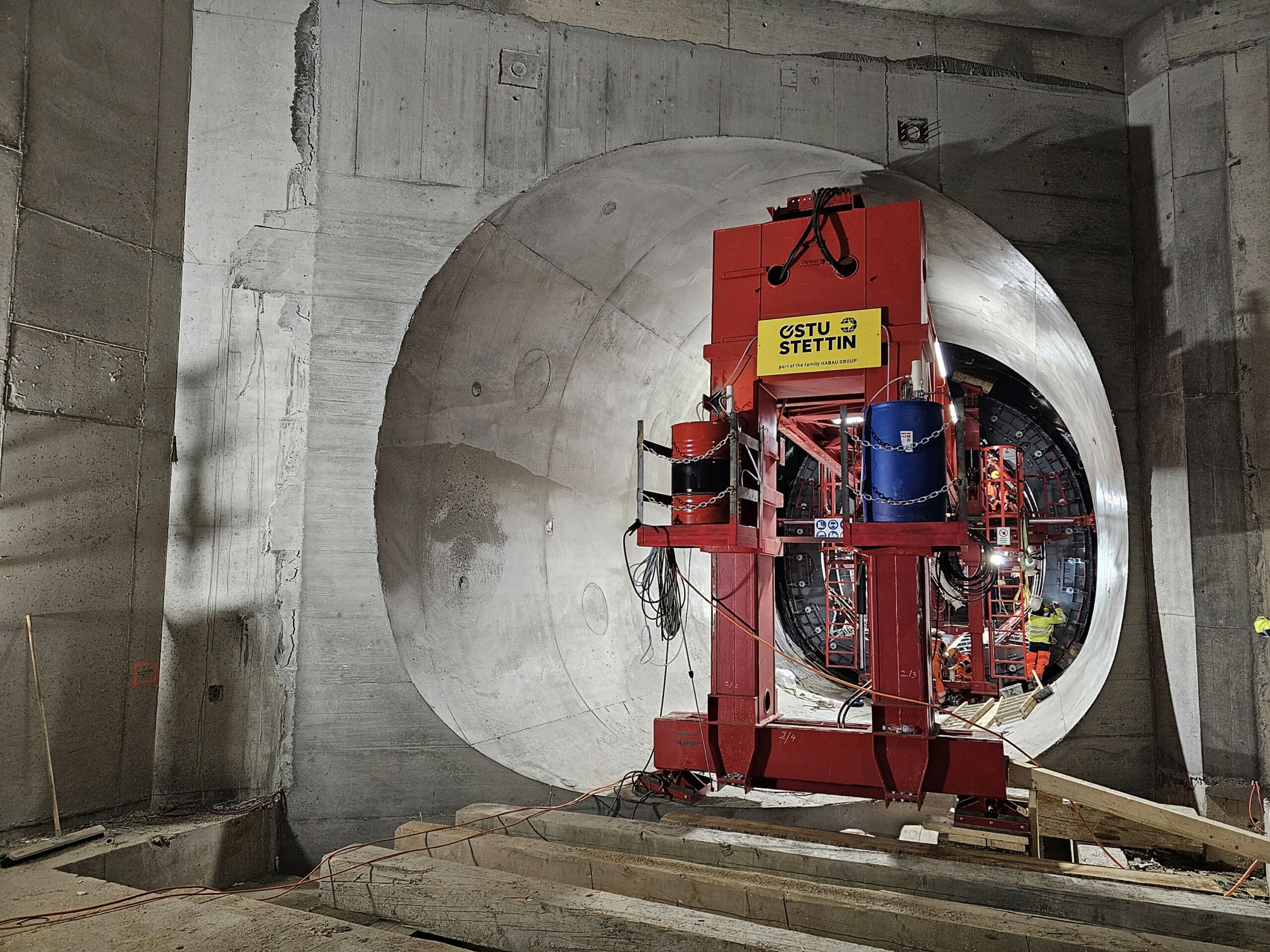

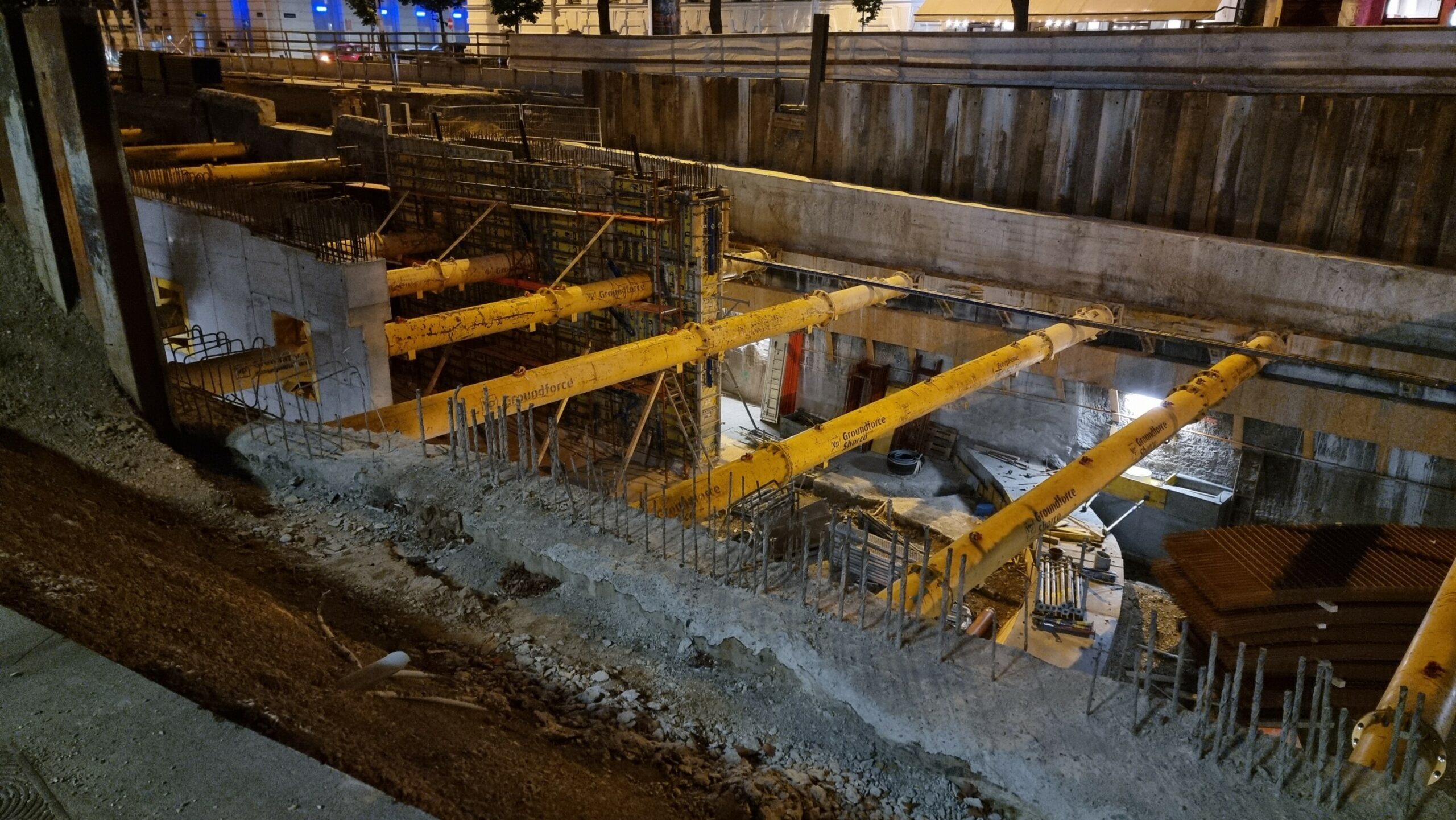

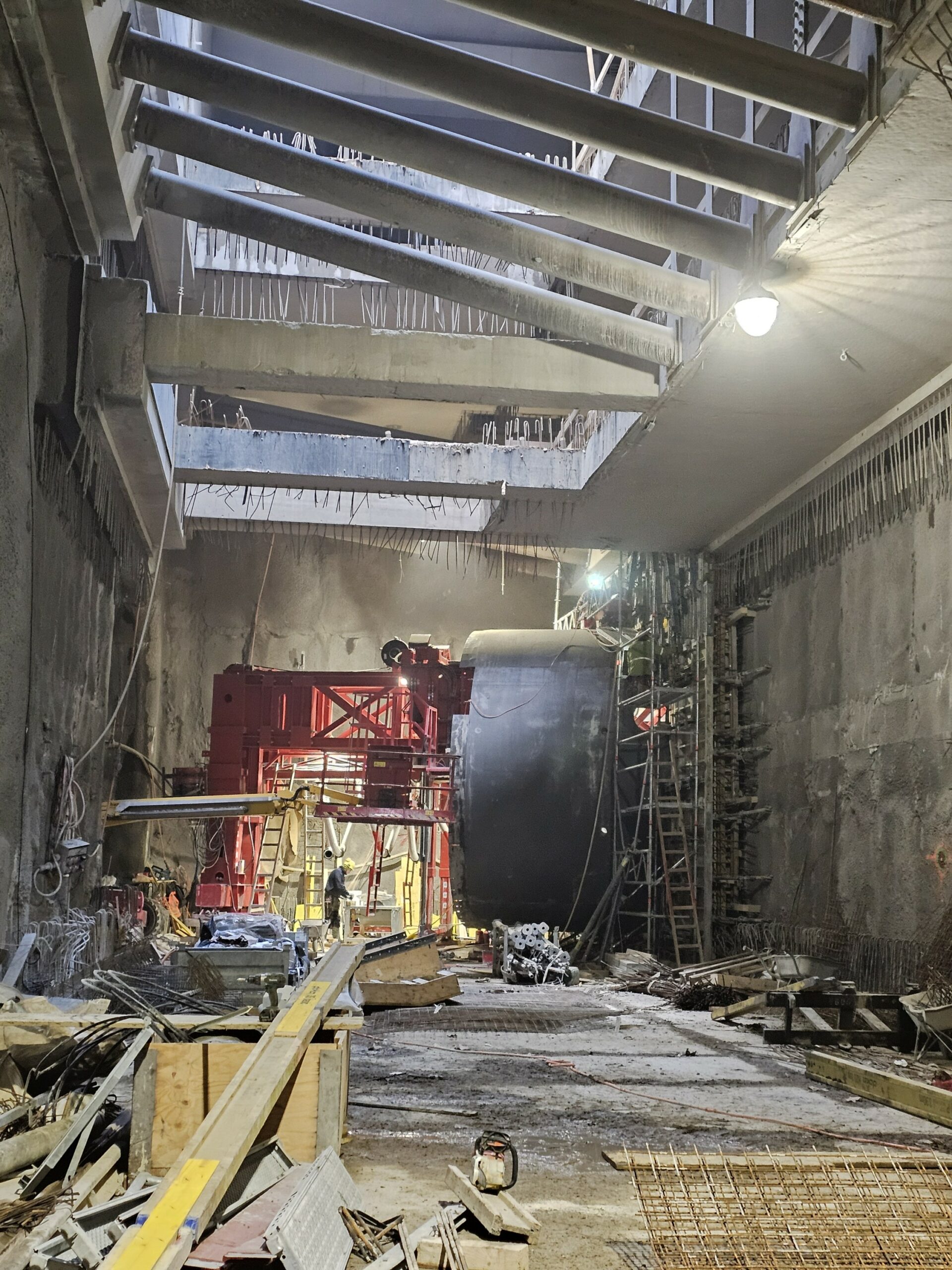

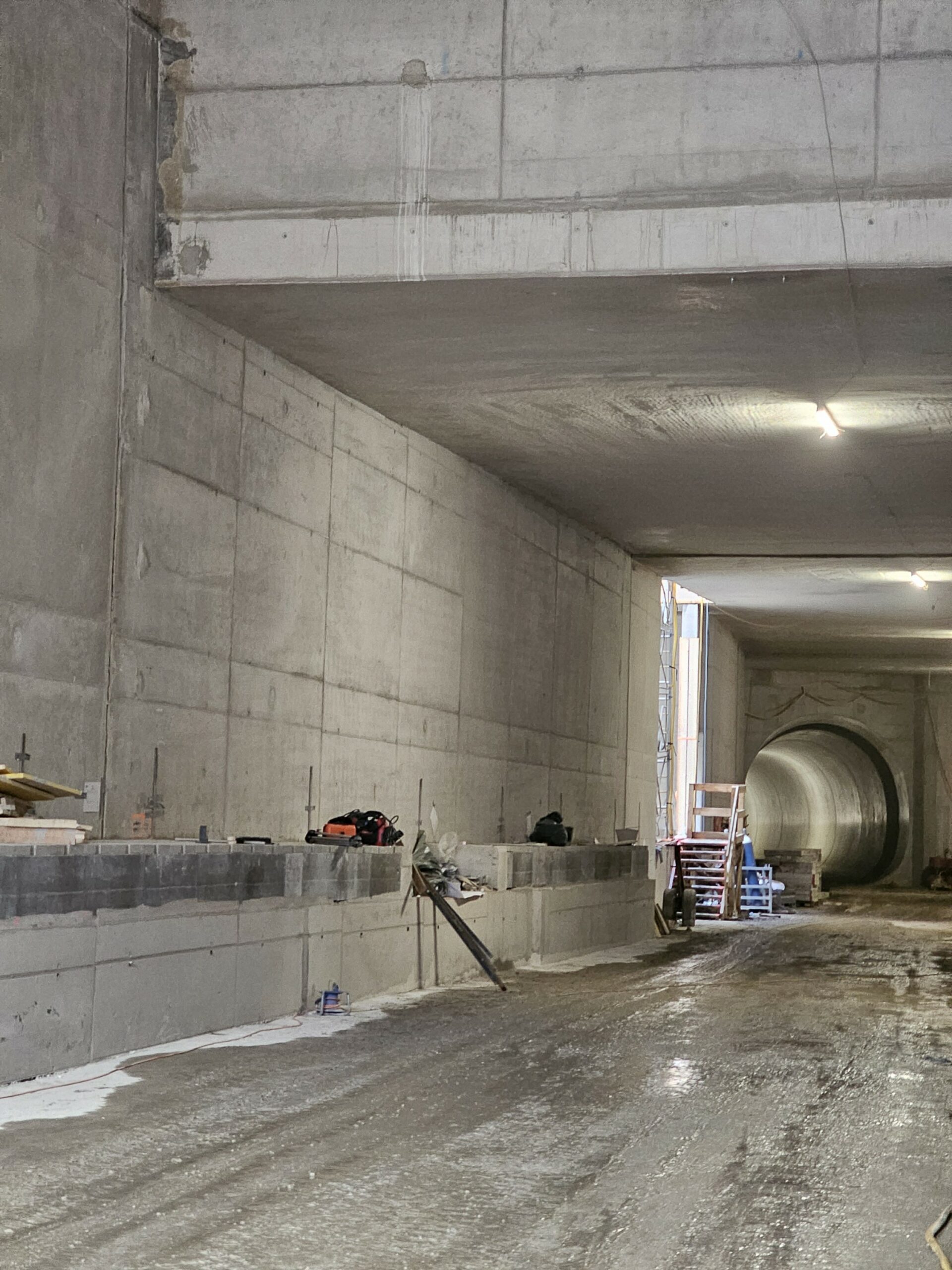

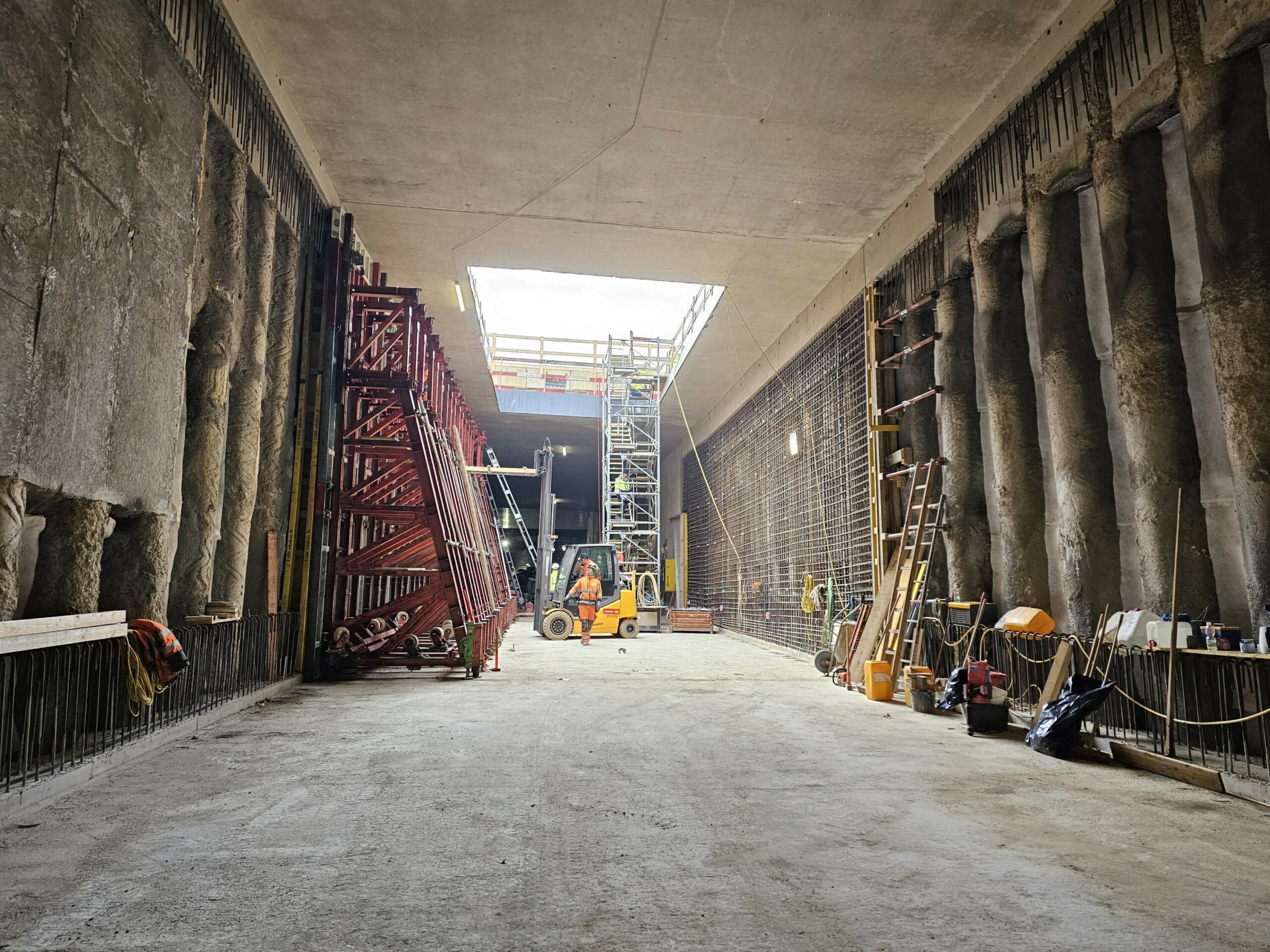

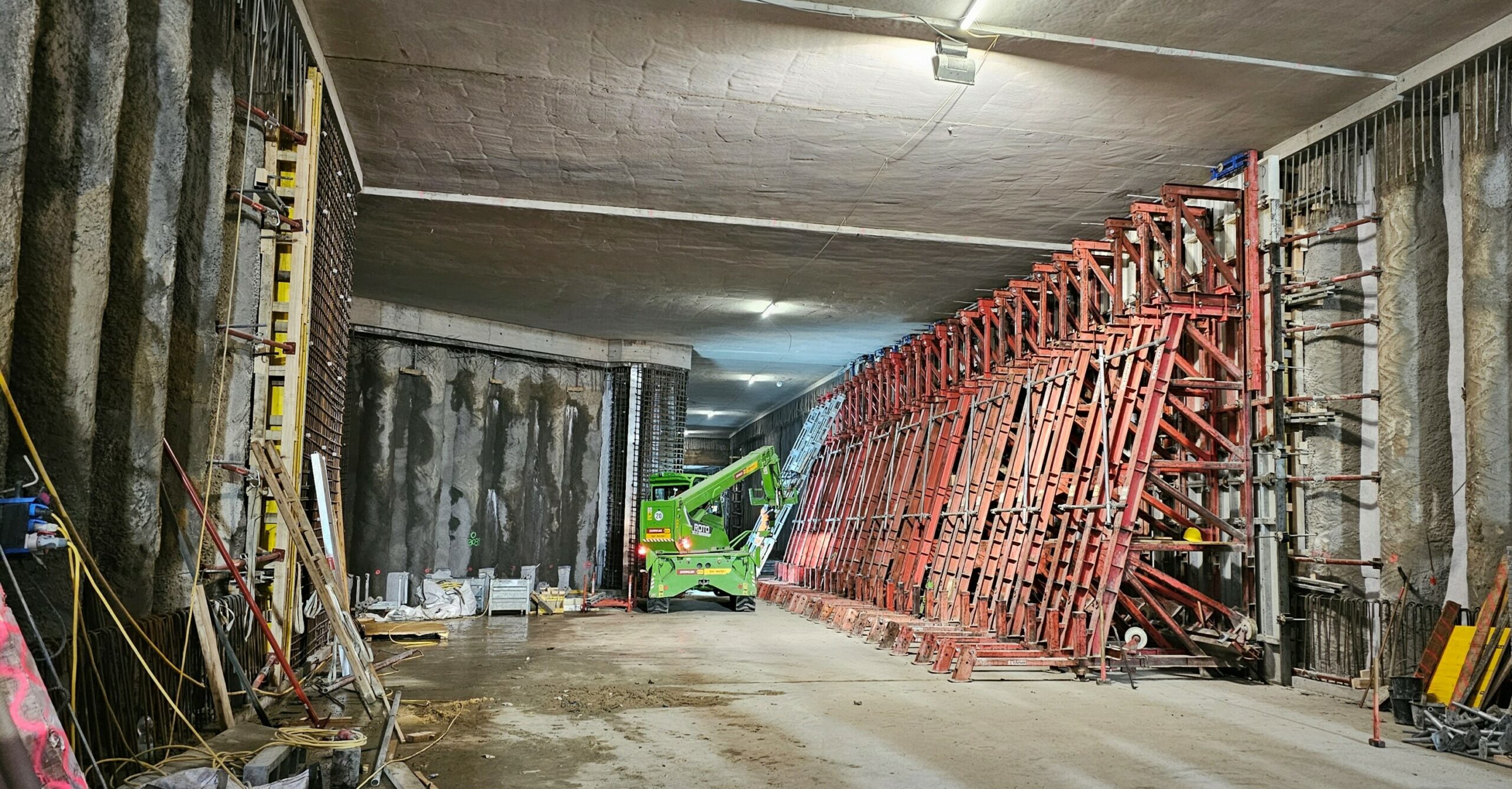

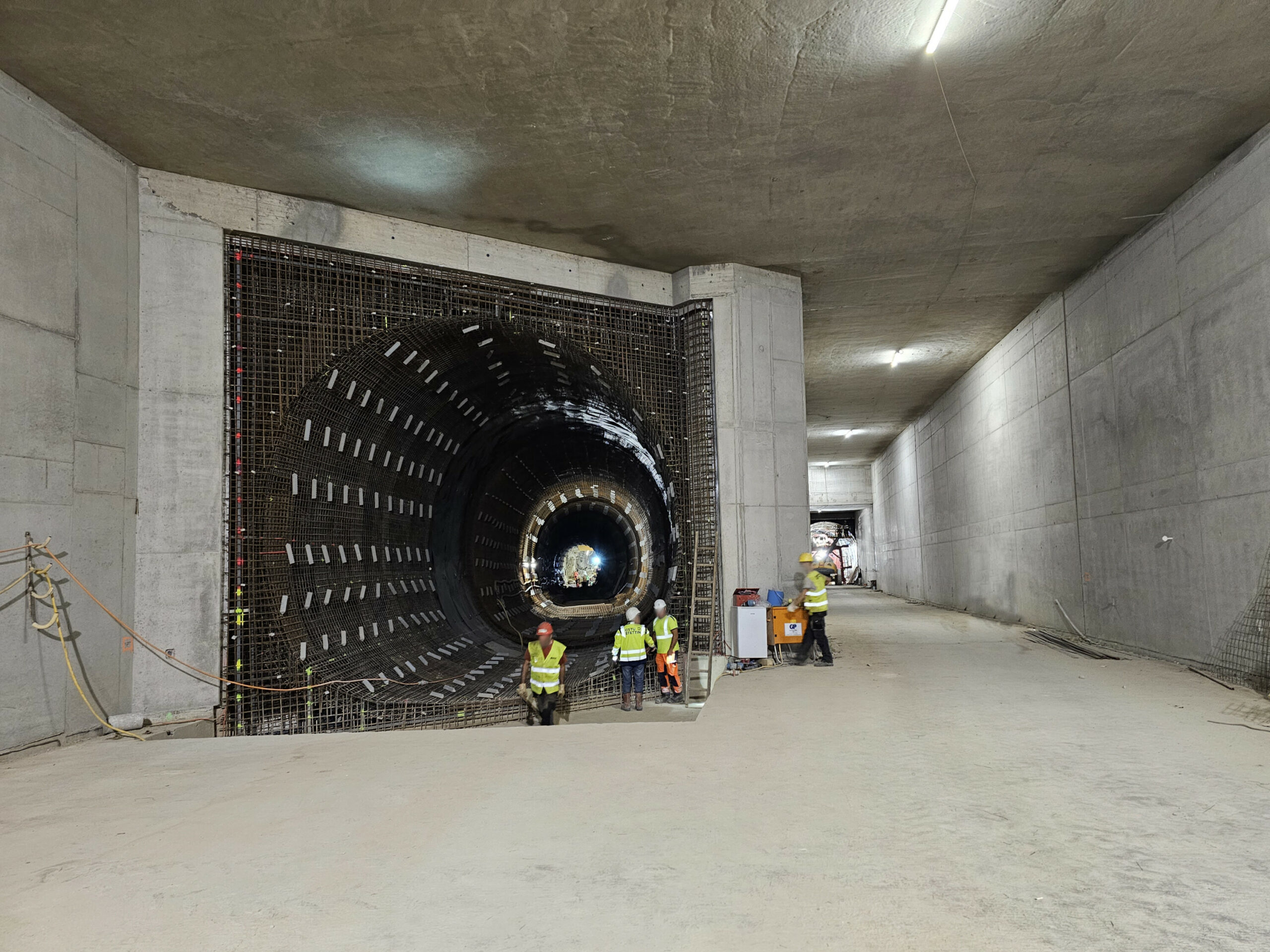

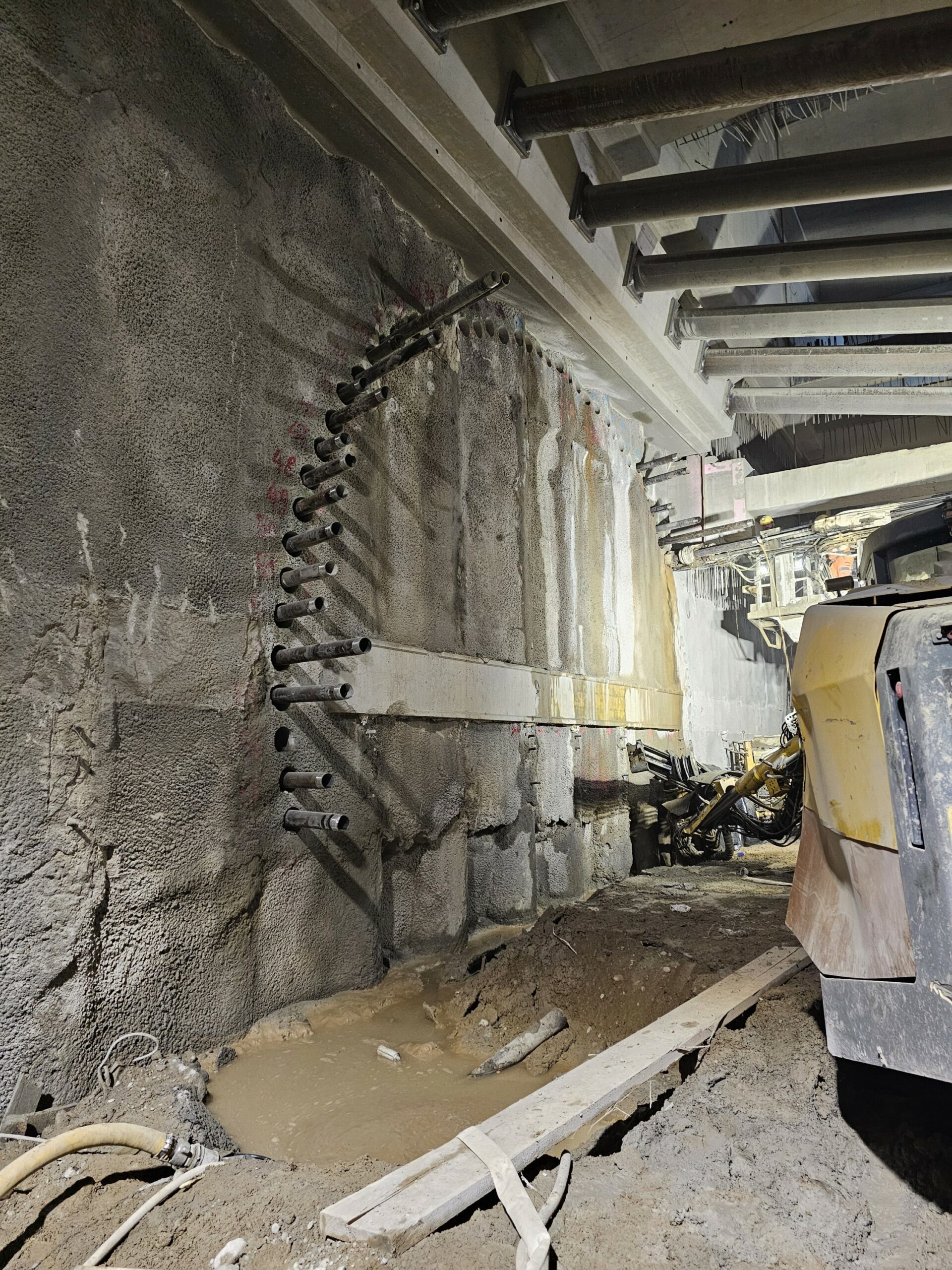

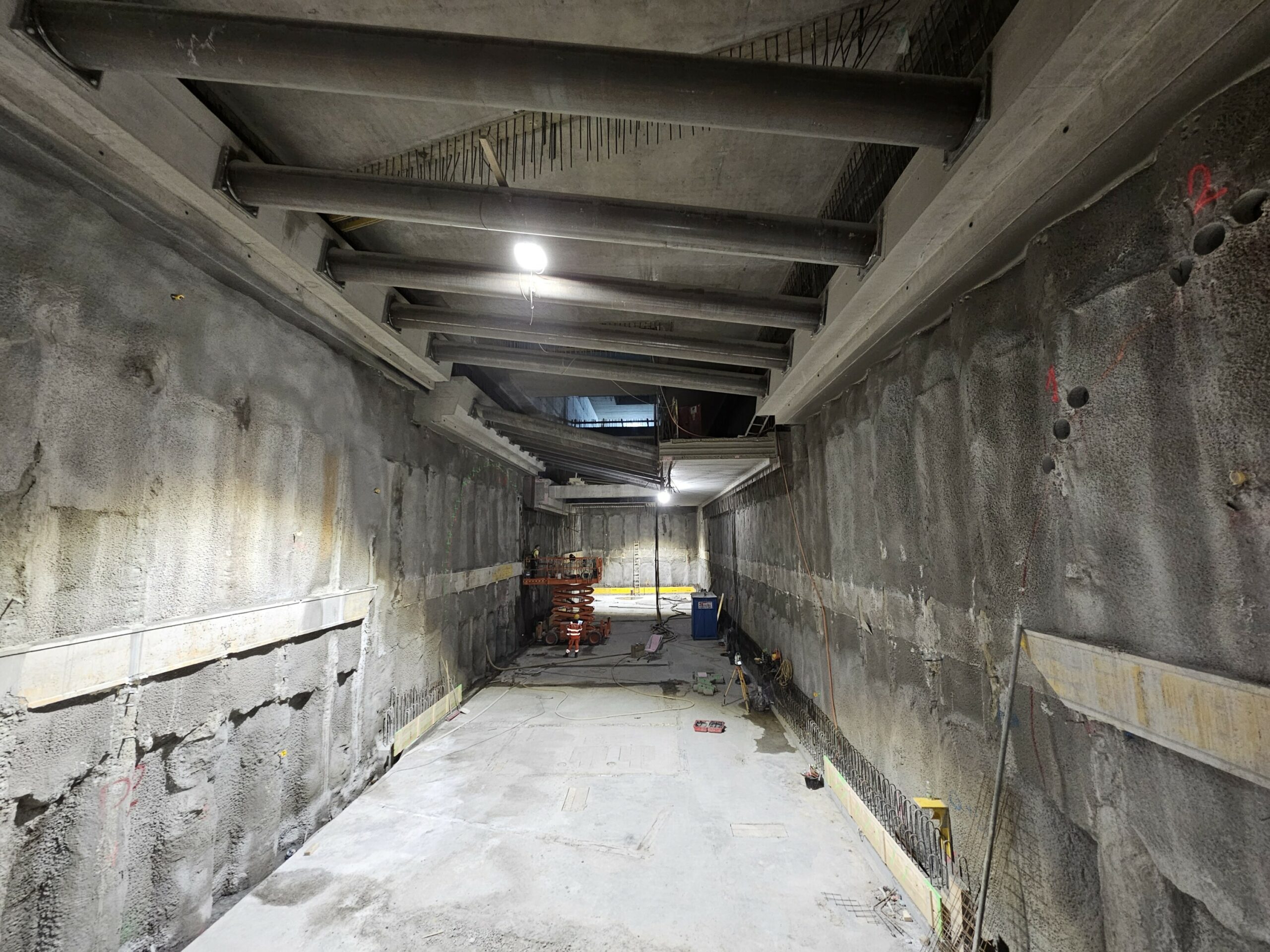

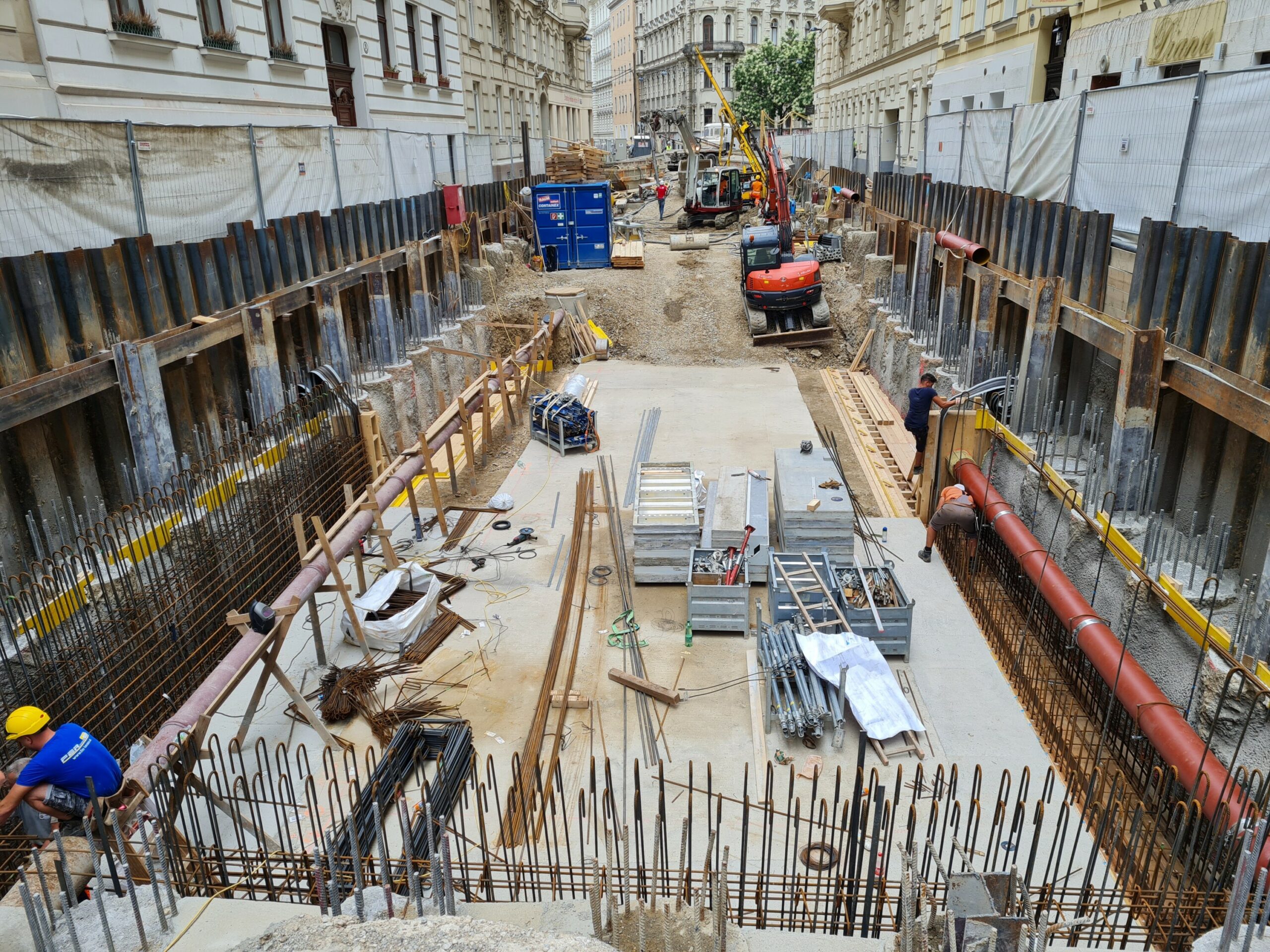

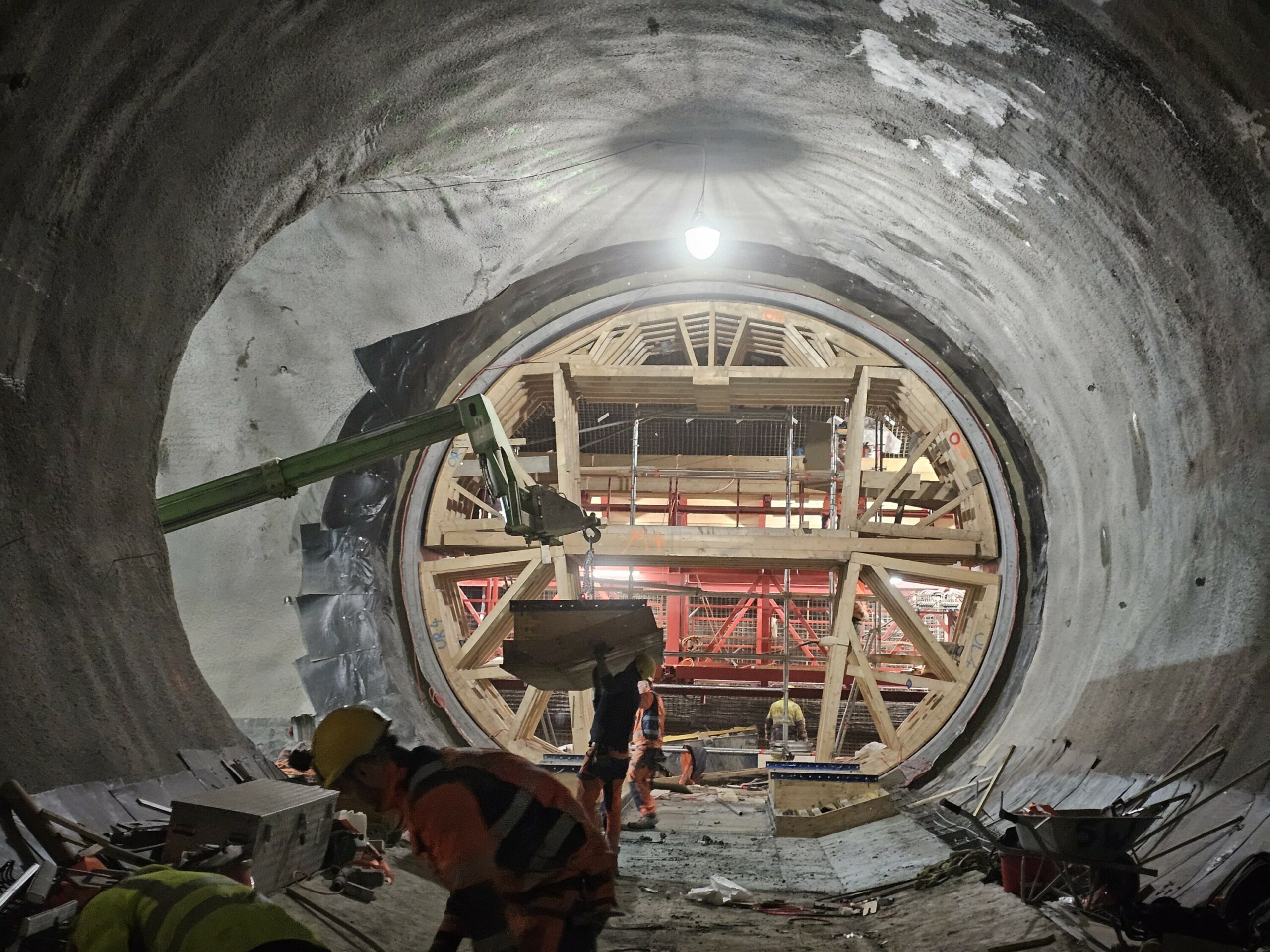

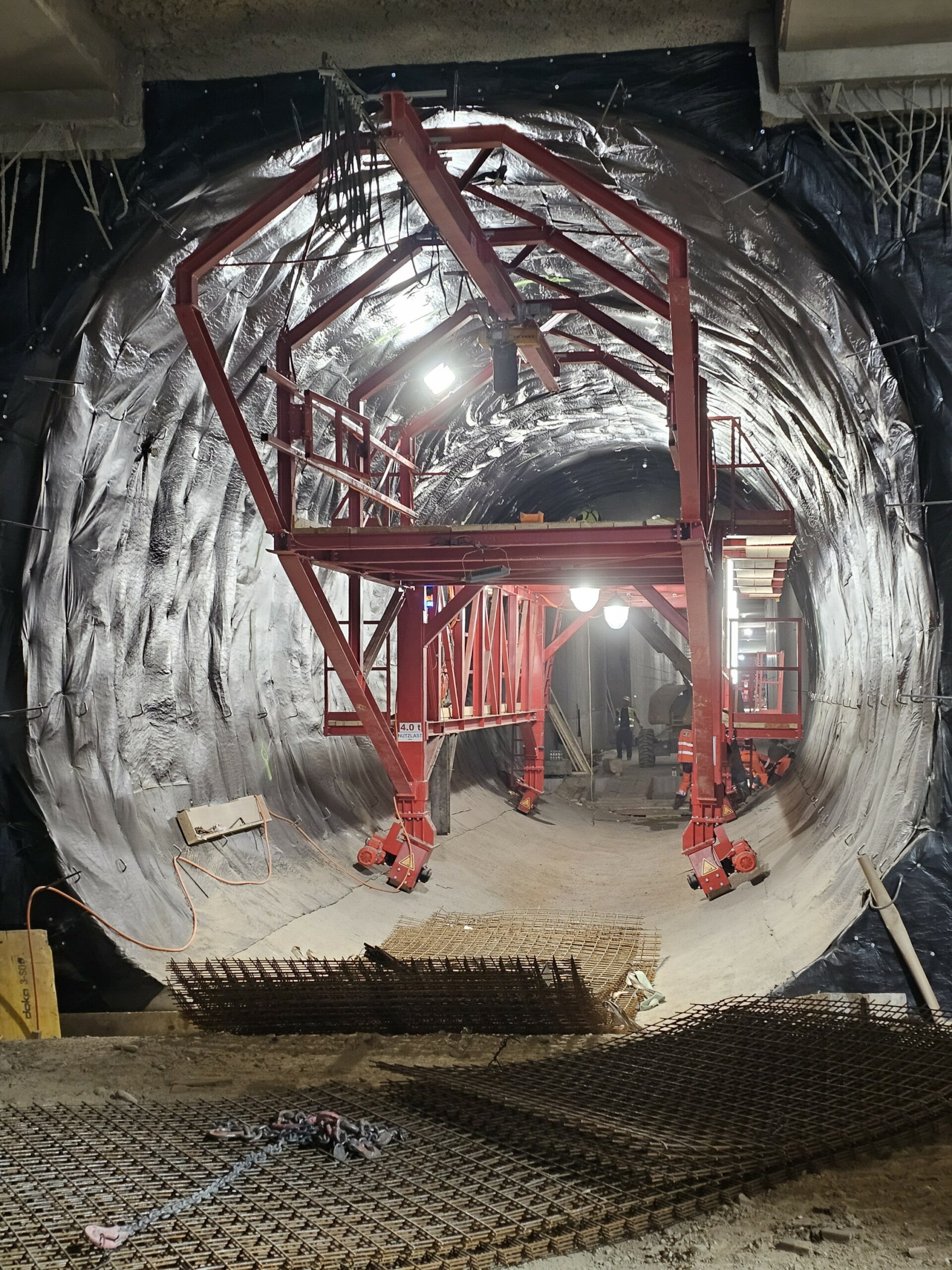

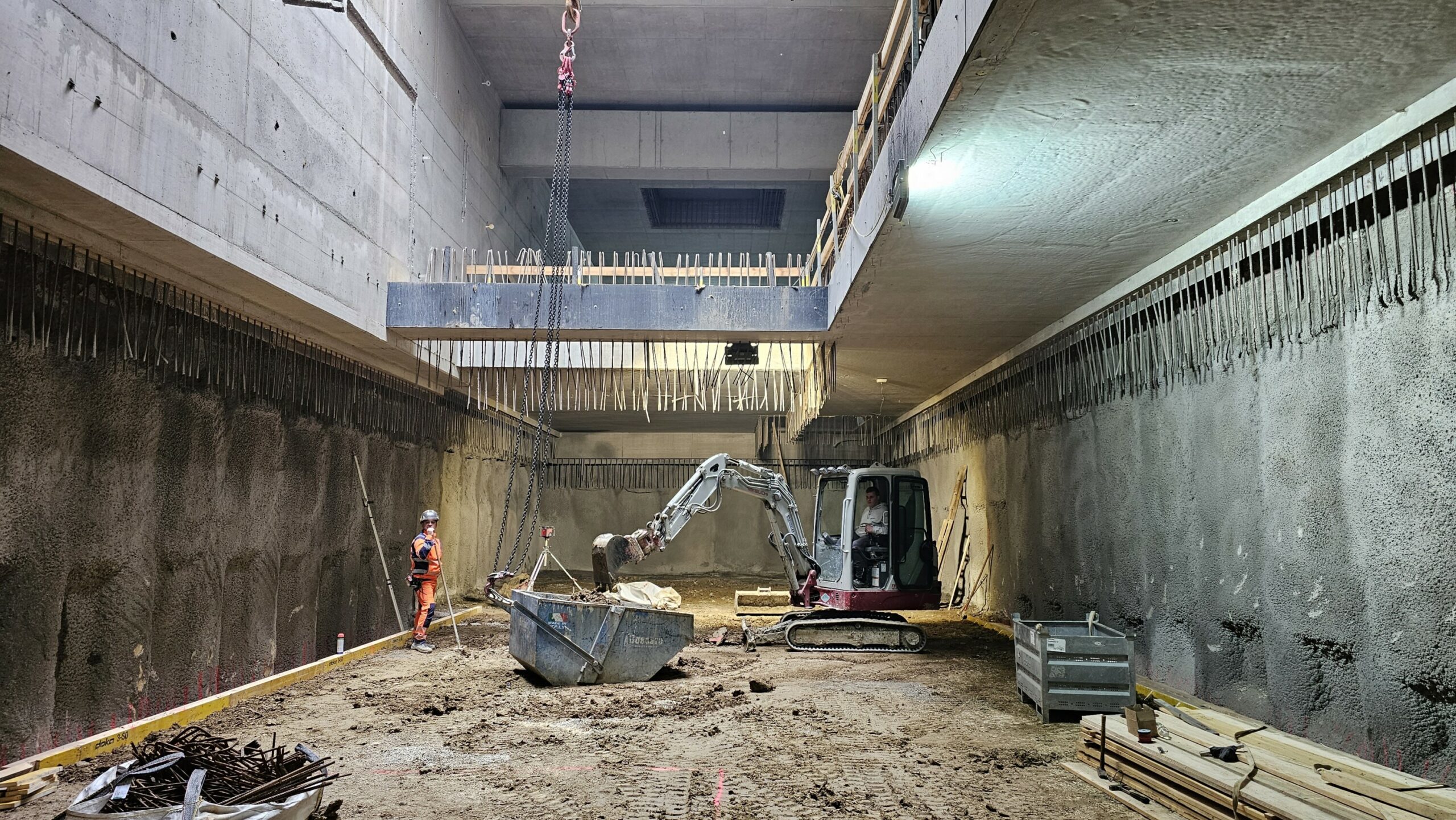

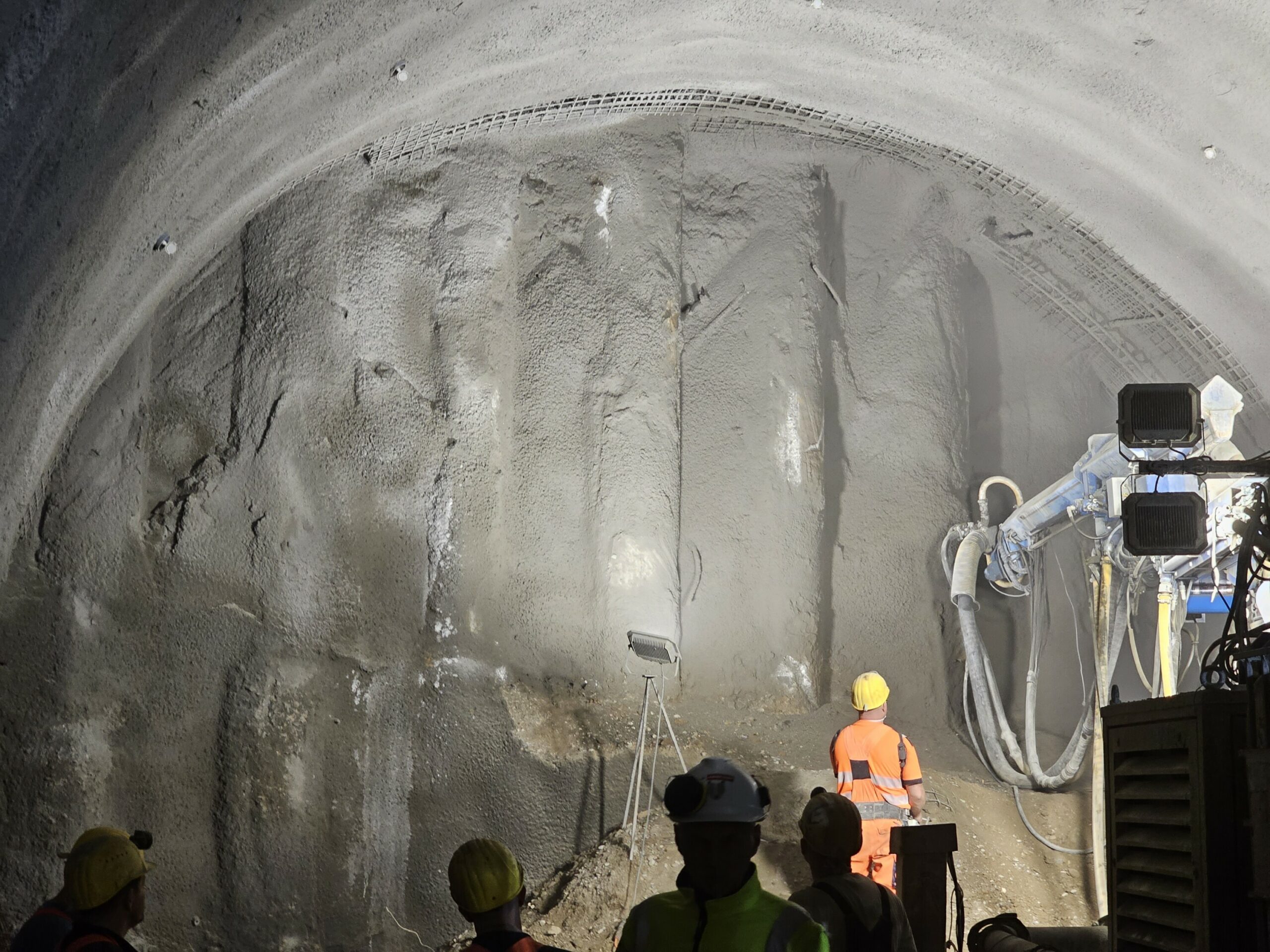

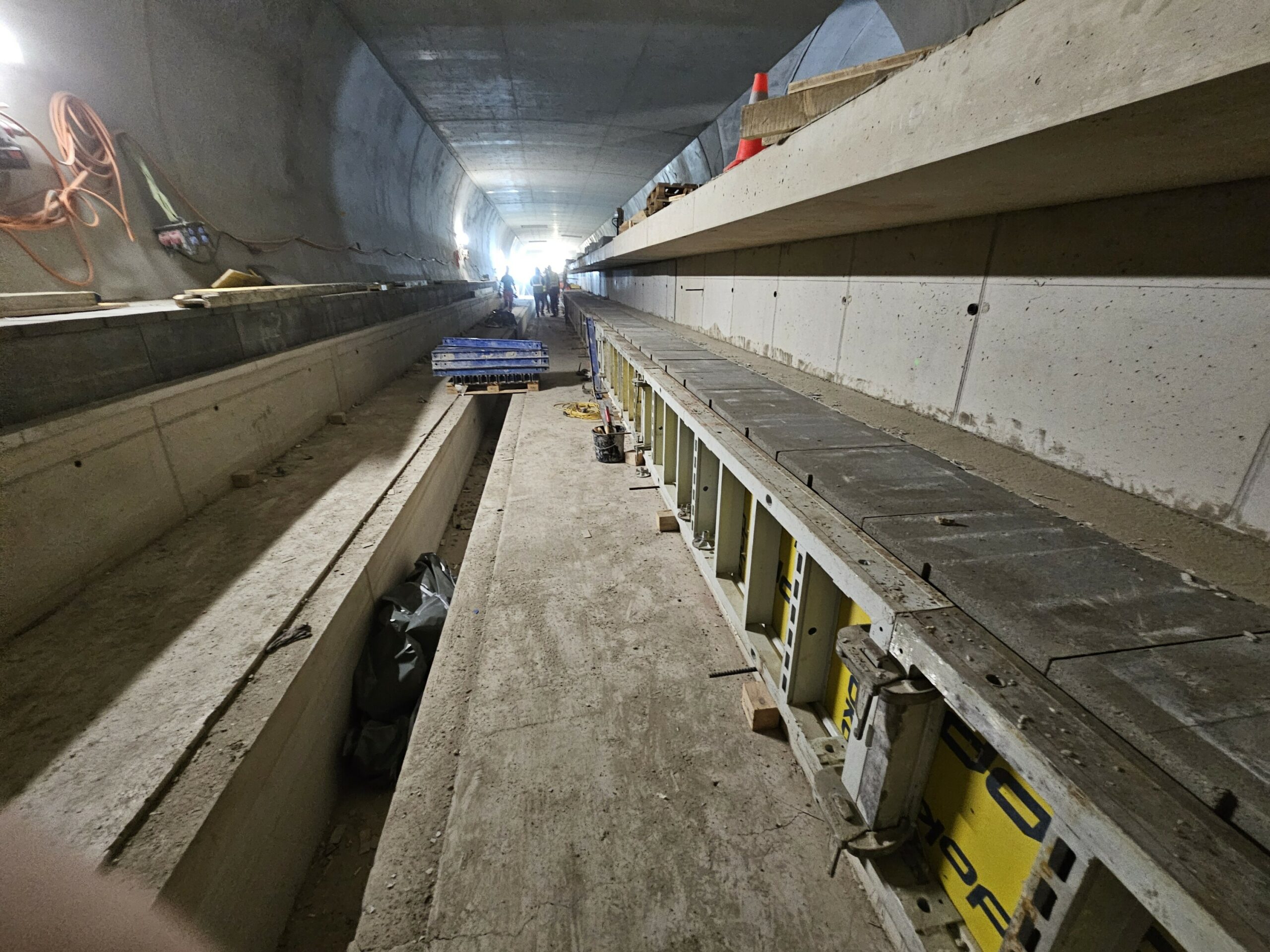

Das innerstädtische Bauvorhaben wurde vollständig in Tieflage errichtet, bis zu 17 m unter der Geländeoberkante. In der Landesgerichtsstraße entstand die Strecke in Deckelbauweise. Sie geht in zwei Streckentunnel über, die an den Schacht Frankhplatz anschließen. Vom Schacht Frankhplatz wurden zwei Stationsröhren in Neuer Österreichischer Tunnelbaumethode (NÖT) bis in die Schwarzspanierstraße vorgetrieben. Dort wurde ein weiterer Schacht in offener Bauweise errichtet. Daran schließen zwei getrennte Streckentunnel an, die für die spätere Erweiterung der U5 vorbereitet sind.

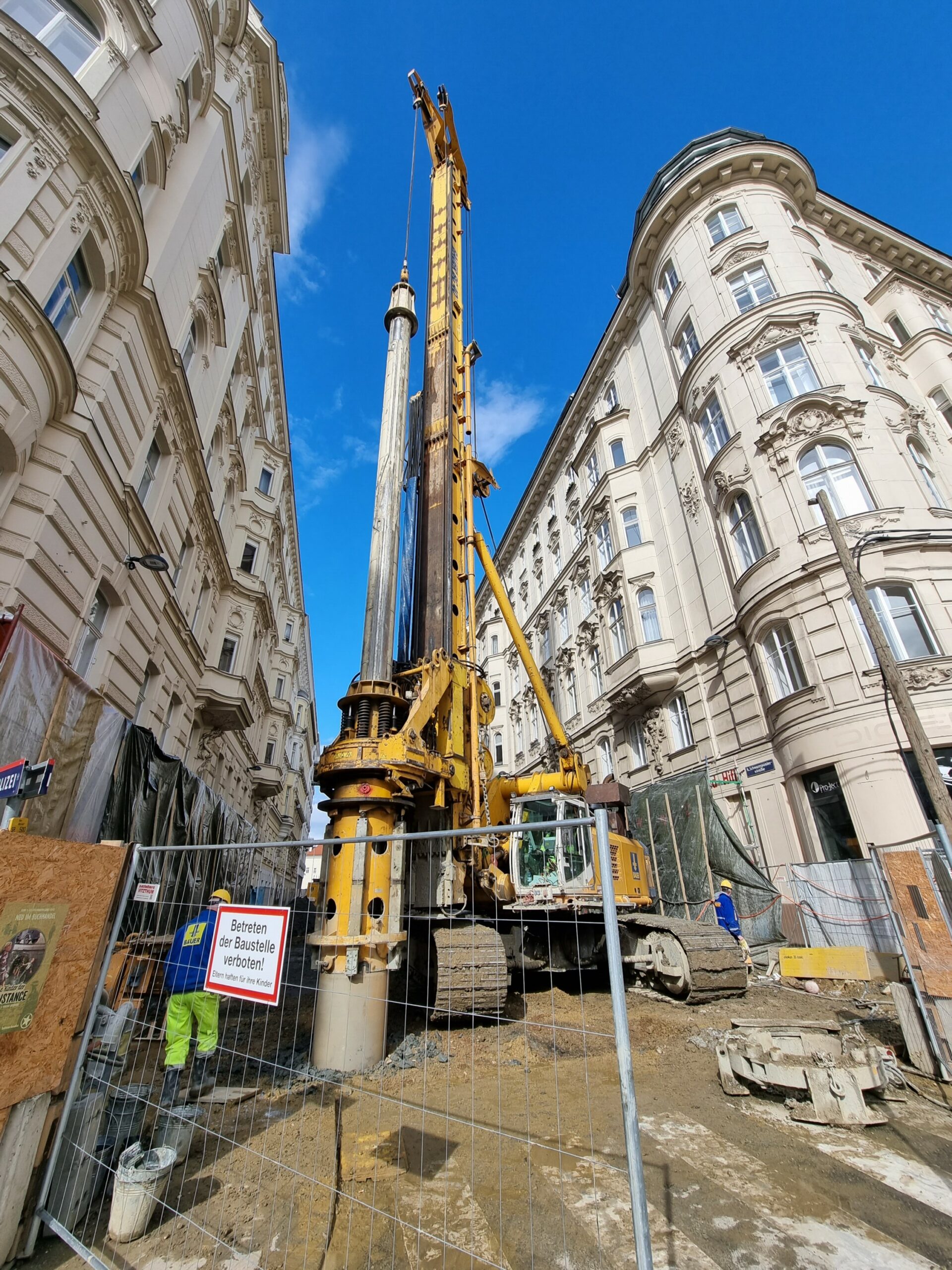

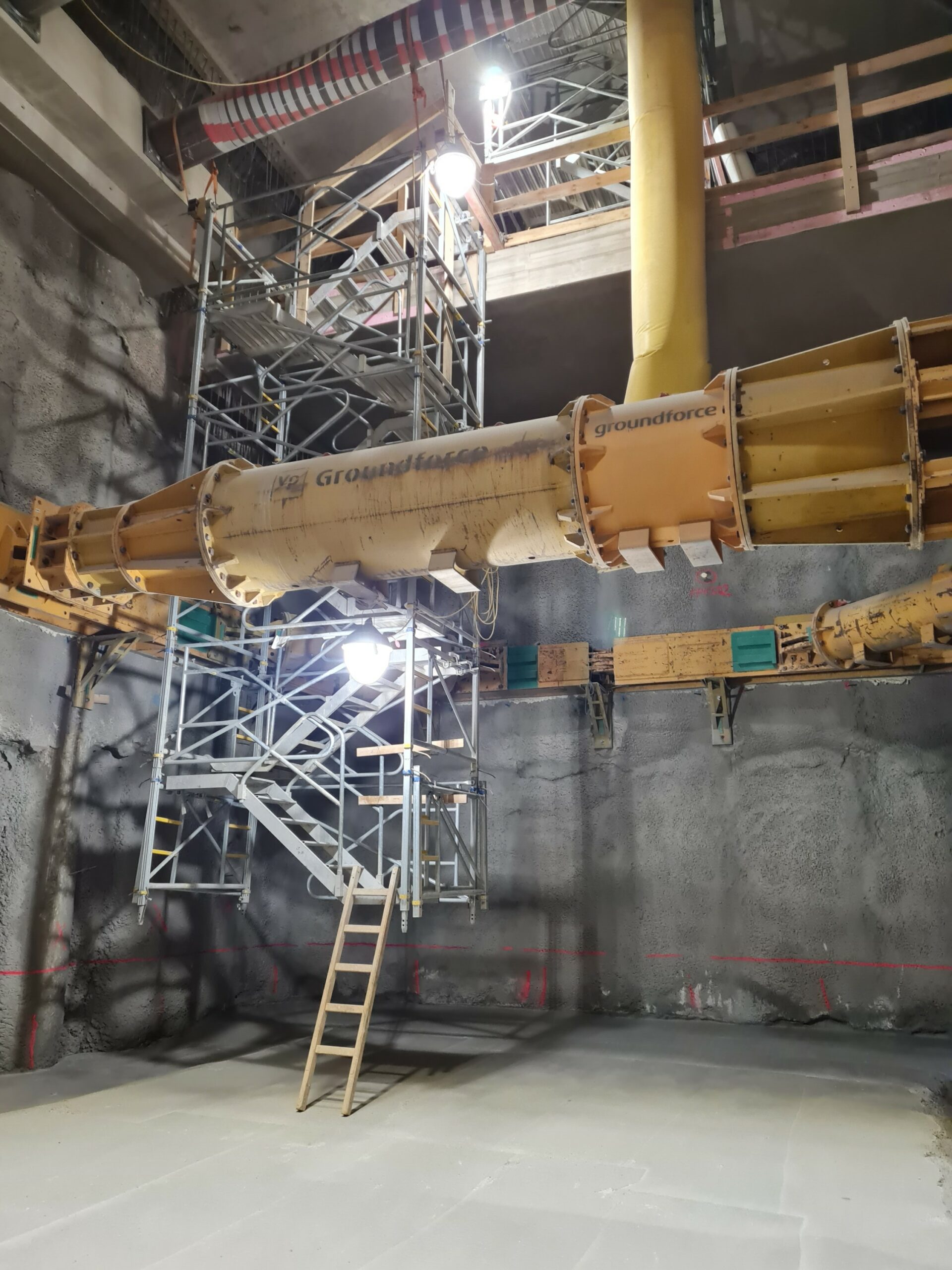

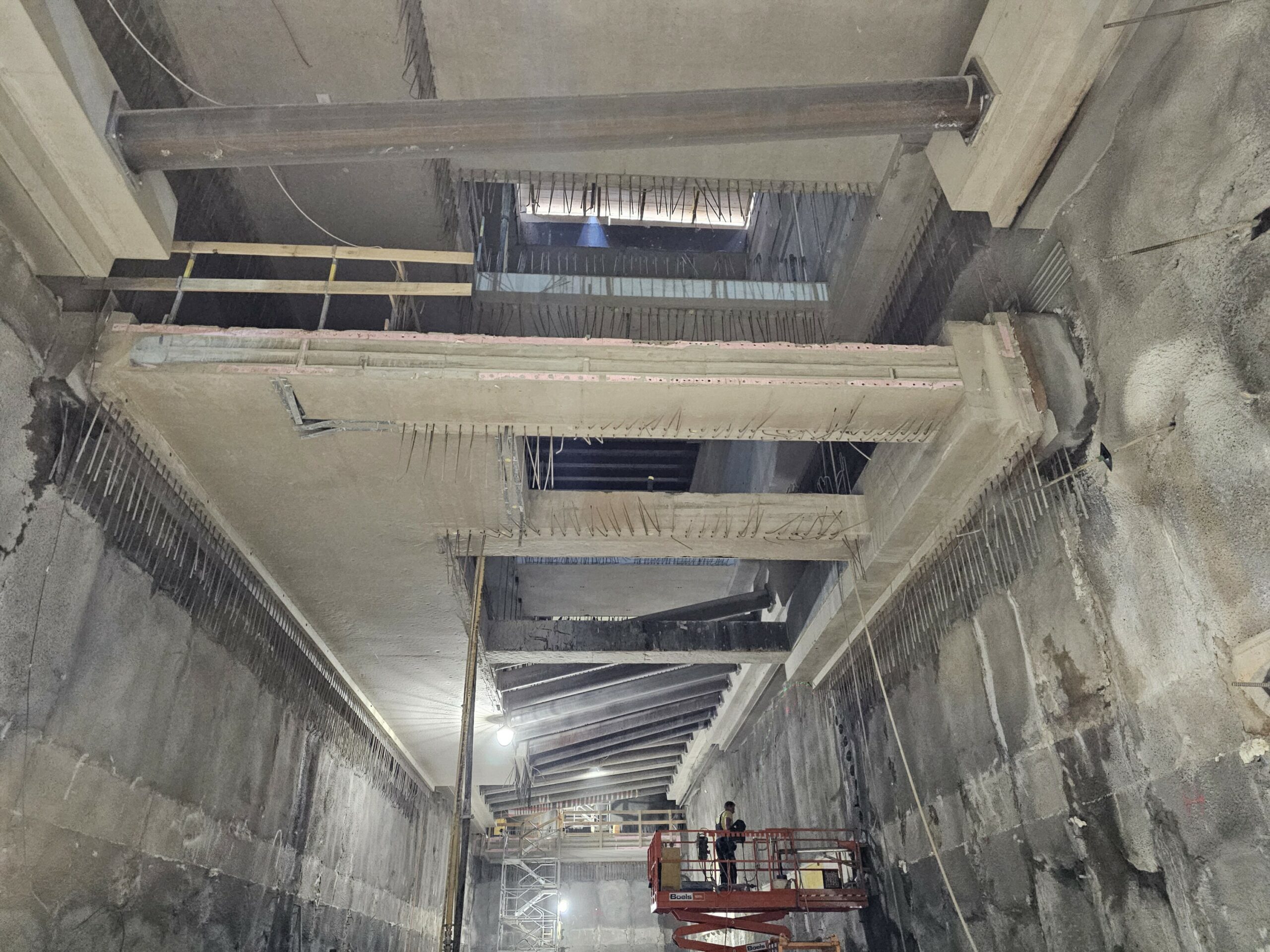

Der Schacht Schwarzspanierstraße wurde tief gegründet, und zwar auf Bohrpfählen mit bis zu 40 m Länge und 90 cm Durchmesser.

Die U5 soll als erste U-Bahn-Linie Wiens fahrerlos in Betrieb gehen.



Projektdaten

  • Länge des Bauabschnitts: ca. 600 m
  • Baubeginn: 2021
  • Bauende: 2026



LEISTUNGEN

Statisch-konstruktive Planung
Anwendung von „Little BIM“ im Schacht Schwarzspanierstraße
Hausgutachter
Planungskoordination gemäß BauKG



AUFTRAGGEBER

Wiener Linien GmbH & Co. KG
